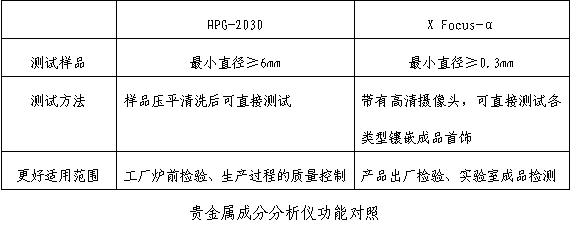

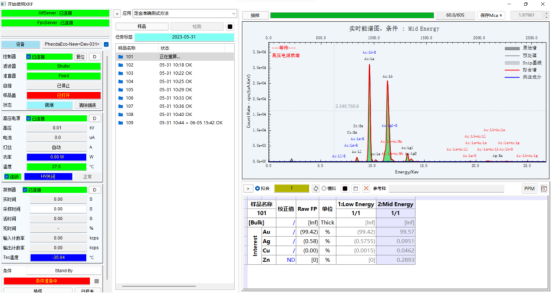

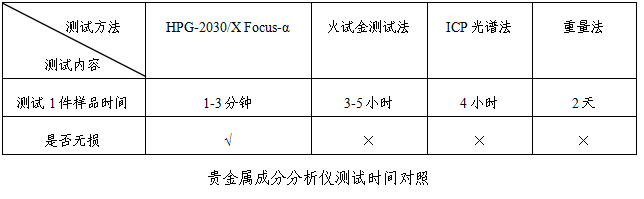

貴金屬成分分析儀HPG-2030和X Focus-α運用最新第二代快速基本參數法計算，有效提高樣品測試準確度、精準度，即便在缺少標準樣品情況下，也可實現對雜質元素準確定量。與GB/T 9288-2019《金合金首飾 金含量的測定 灰吹法（火試金法）》【見注釋3】、GB/T 40114-2021《首飾 貴金屬含量的測定 ICP差減法》【見注釋4】、GB/T 19720-2005《鉑合金首飾鉑、鈀含量的測定 氯鉑酸銨重量法 丁峒肟重量法》【見注釋5】等化學法的比對實驗得出：結果偏差在允許范圍內的樣品占比對樣品總數的93.5%以上。

【1】X射線熒光光譜法是一種利用X射線激發物質后發射出的特征X射線熒光光譜分析物質元素組成和元素含量的技術。通過該技術可以快速、準確地對樣品進行定性/定量分析，可同時測定貴金屬中主元素及多種雜質元素，具有操作簡便、無損、快捷、成本低等優勢，是目前在貴金屬檢測領域應用最廣泛的檢測技術。

【2】檢出限：檢出限是分析測試的重要指標之一，指的是儀器可以從樣品中檢測待測元素的最小量。檢出限越低，儀器靈敏度越高。

【3】GB/T 9288-2019《金合金首飾 金含量的測定 灰吹法（火試金法）》，在金合金樣品中加入適量的銀，以鉛作為撲收劑，在高溫的條件下，放入多孔性吸收灰皿中進行氧化灰吹，鉛氧化物以及雜質被灰皿吸收，金和銀滯留在灰皿中熔為貴金屬珠，待其冷卻到一定溫度，將其軋成薄片并卷成金卷，置于硝酸中將銀溶解，獲得金的質量，同時通過在分析過程中加入標準金進行分析對比，消除分析過程中的系統誤差。該方法是金合金首飾及相關制品中金含量分析的仲裁方法。

【4】GB/T 40114-2021 《首飾 貴金屬含量的測定 ICP差減法》，試樣用鹽酸和硝酸配制的混合酸溶解成試樣溶液，試樣溶液經霧化系統霧化后由載氣帶入等離子體內，在高溫和惰性氣氛中蒸發、原子化、激發和電離。記錄特征輻射的波長及強度，通過校準曲線計算被測雜質元素的含量。運用差減法，計算得到貴金屬的含量。

【5】GB/T 19720-2005《鉑合金首飾鉑、鈀含量的測定 氯鉑酸銨重量法 丁峒肟重量法》，樣品用王水溶解，使鉑以氯鉑酸銨形式沉淀出來用重量法測主鉑，用氯化亞錫比色法測定濾液中殘存的微量鉑。再將海綿鉑重新溶解，用原子吸收法或等離子體發射光譜法測定共沉淀的合金元素含量，以對計算結果進行修正。
